什么是PCBA板？

PCBA是英文Printed Circuit Board Assembly 的简称，也就是说PCB空板经过SMT上件，或经过DIP插件的整个制程，简称PCBA .这是国内常用的一种写法，而在欧美的标准写法是PCB'A，加了“'”，这被称之为官方习惯用语。

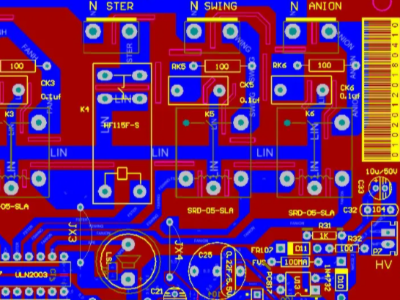

（图片来源网络，如有侵权请联系我们删除）

发展史
1941年，美国在滑石上漆上铜膏作配线，以制作近接信管。
1943年，美国人将该技术大量使用于军用收音机内。
1947年，环氧树脂开始用作制造基板。同时NBS开始研究以印刷电路技术形成线圈、电容器、电阻器等制造技术。
1948年，美国正式认可这个发明用于商业用途。
自20世纪50年代起，发热量较低的晶体管大量取代了真空管的地位，印刷电路版技术才开始被广泛采用。而当时以蚀刻箔膜技术为主流。
1950年，日本使用玻璃基板上以银漆作配线；和以酚醛树脂制的纸质酚醛基板（CCL）上以铜箔作配线。
1951年，聚酰亚胺的出现，使树脂的耐热性再进一步，也制造了聚酰亚胺基板。
1953年，Motorola开发出电镀贯穿孔法的双面板。这方法也应用到后期的多层电路板上。
印刷电路板广泛被使用10年后的60年代，其技术也日益成熟。而自从Motorola的双面板面世，多层印刷电路板开始出现，使配线与基板面积之比更为提高。
1960年，V. Dahlgreen以印有电路的金属箔膜贴在热可塑性的塑胶中，造出软性印刷电路板。
1961年，美国的Hazeltine Corporation参考了电镀贯穿孔法，制作出多层板。
1967年，发表了增层法之一的“Plated-up technology”。
1969年，FD-R以聚酰亚胺制造了软性印刷电路板。
1979年，Pactel发表了增层法之一的“Pactel法”。
1984年，NTT开发了薄膜回路的“Copper Polyimide法”。
1988年，西门子公司开发了Microwiring Substrate的增层印刷电路板。
1990年，IBM开发了“表面增层线路”（Surface Laminar Circuit，SLC）的增层印刷电路板。
1995年，松下电器开发了ALIVH的增层印刷电路板。
1996年，东芝开发了B2it的增层印刷电路板。

实用化
就在众多的增层印刷电路板方案被提出的1990年代末期，增层印刷电路板也正式大量地被实用化，直至现在。为大型、高密度的印刷电路板装配(PCBA, printed circuit board assembly)发展一个稳健的测试策略是重要的，以保证与设计的符合与功能。除了这些复杂装配的建立与测试之外，单单投入在电子零件中的金钱可能是很高的，当一个单元到最后测试时可能达到25,000美元。由于这样的高成本，查找与修理装配的问题现在比其过去甚至是更为重要的步骤。今天更复杂的装配大约18平方英寸，18层；在顶面和底面有2900多个元件；含有6000个电路节点；有超过20000个焊接点需要测试。

范围
在朗讯加速的制造工厂(N. Andover, MA)，制造和测试艺术级的PCBA和完整的传送系统。超过5000节点数的装配对我们是一个关注，因为它们已经接近我们现有的在线测试(ICT, in circuit test)设备的资源极限(图一)。我们现在制造大约800种不同的PCBA或“节点”。在这800种节点中，大约20种在5000~6000个节点范围。可是，这个数迅速增长。

基材
基材普遍是以基板的绝缘部分作分类，常见的原料为电木板、玻璃纤维板，以及各式的塑胶板。而PCB的制造商普遍会以一种以玻璃纤维、不织物料、以及树脂组成的绝缘部分，再以环氧树脂和铜箔压制成“黏合片”（prepreg）使用。
而常见的基材及主要成份有：
FR-1 ──酚醛棉纸，这基材通称电木板（比FR-2较高经济性）
FR-2 ──酚醛棉纸，
FR-3 ──棉纸（Cotton paper）、环氧树脂
FR-4 ──玻璃布（Woven glass）、环氧树脂
FR-5 ──玻璃布、环氧树脂
FR-6 ──毛面玻璃、聚酯
G-10 ──玻璃布、环氧树脂
CEM-1 ──棉纸、环氧树脂（阻燃）
CEM-2 ──棉纸、环氧树脂（非阻燃）
CEM-3 ──玻璃布、环氧树脂
CEM-4 ──玻璃布、环氧树脂
CEM-5 ──玻璃布、多元酯
AIN ──氮化铝
SIC ──碳化硅

基本制作
简介
根据不同的技术可分为消除和增加两大类过程。
减去法
减去法（Subtractive），是利用化学品或机械将空白的电路板（即铺有完整一块的金属箔的电路板）上不需要的地方除去，余下的地方便是所需要的电路。
丝网印刷：把预先设计好的电路图制成丝网遮罩，丝网上不需要的电路部分会被蜡或者不透水的物料覆盖，然后把丝网遮罩放到空白线路板上面，再在丝网上油上不会被腐蚀的保护剂，把线路板放到腐蚀液中，没有被保护剂遮住的部份便会被蚀走，最后把保护剂清理。
感光板：把预先设计好的电路图制在透光的胶片遮罩上（最简单的做法就是用打印机印出来的投影片），同理应把需要的部份印成不透明的颜色，再在空白线路板上涂上感光颜料，将预备好的胶片遮罩放在电路板上照射强光数分钟，除去遮罩后用显影剂把电路板上的图案显示出来，最后如同用丝网印刷的方法一样把电路腐蚀。
刻印：利用铣床或雷射雕刻机直接把空白线路上不需要的部份除去。
加成法
加成法（Additive），现在普遍是在一块预先镀上薄铜的基板上，覆盖光阻剂（D/F)，经紫外光曝光再显影，把需要的地方露出，然后利用电镀把线路板上正式线路铜厚增厚到所需要的规格,再镀上一层抗蚀刻阻剂－金属薄锡，最后除去光阻剂（这制程称为去膜），再把光阻剂下的铜箔层蚀刻掉。
积层法
积层法是制作多层印刷电路板的方法之一。是在制作内层后才包上外层，再把外层以减去法或加成法所处理。不断重复积层法的动作，可以得到再多层的多层印刷电路板则为顺序积层法。
内层制作
积层编成（即黏合不同的层数的动作）
积层完成（减去法的外层含金属箔膜；加成法）
钻孔
减去法
Panel电镀法
全块PCB电镀
在表面要保留的地方加上阻绝层（resist，防以被蚀刻）
蚀刻
去除阻绝层
Pattern电镀法
在表面不要保留的地方加上阻绝层
电镀所需表面至一定厚度
去除阻绝层
蚀刻至不需要的金属箔膜消失
加成法
令表面粗糙化
完全加成法（full-additive）
在不要导体的地方加上阻绝层
以无电解铜组成线路
部分加成法（semi-additive）
以无电解铜覆盖整块PCB
在不要导体的地方加上阻绝层
电解镀铜
去除阻绝层
蚀刻至原在阻绝层下无电解铜消失
增层法
增层法是制作多层印刷电路板的方法之一，顾名思义是把印刷电路板一层一层的加上。每加上一层就处理至所需的形状。

应用
简介
电脑及相关产品、通讯类产品和消费电子等 3C 类产品是 PCB 主要的应用领域。根据美国消费性电子协会 (CEA) 发表的数据显示，2011 年全球消费电子产品销售额将达到 9,640 亿美元，同比增长 10%。 2011 年的数据相当接近 1 兆美元。 CEA 表示，最大需求来自于智能手机与笔记本电脑，另外销售十分显著的产品还包括数码相机、液晶电视等产品。
智能手机
据 Markets and Markets 发布的最新市场研究报告显示，全球手机市场规模将在2015 年增至 3,414 亿美元，其中智能手机销售收入将达到 2,589 亿美元，占整个手机市场总收入的 76%；而苹果将以 26% 的市场份额占领全球手机市场。
iPhone 4 PCB 采用 Any Layer HDI 板，任意层高密度连接板。iPhone 4 为了在极小 PCB 的面积内，正反两面装入所有的晶片，采用 Any Layer HDI 板可以避开机戒钻孔所造成的空间浪费，以及做到任一层可以导通的目的。
触控面板
随着 iPhone、iPad 风靡全球，捧红多点触控应用，预测触控风潮将成为软板下一波成长驱动引擎。DisplaySearch 预计 2016 年平板电脑所需触摸屏出货量将高达 2.6 亿片，比 2011 年上升 333%。
电脑
Gartner 分析师指出，笔记本电脑在过去五年里是个人电脑市场的增长引擎，平均年增幅接近 40%。基于笔记本电脑需求减弱的预期，Gartner 预测，2011 年全球个人电脑出货量将达到 3.878 亿台，2012 年将为 4.406 亿台，比 2011 年增长 13.6%。CEA 表示，2011 年，包括平板电脑在内的可移动电脑的销售额将达到 2,200 亿美元，台式电脑的销售额将达到 960 亿美元，使个人电脑的总销售额达到 3,160 亿美元。
iPad 2 于 2011 年 3 月 3 日正式发布，在 PCB 制程环节将采用 4 阶 Any Layer HDI。苹果 iPhone 4 和 iPad 2 采用的 Any Layer HDI 将引发行业热潮，预计未来 Any Layer HDI 将在越来越多的高端手机、平板电脑中得到应用。
电子书
根据 DIGITIMES Research 预测，全球电子书出货量有望在 2013 年达到 2,800 万台，2008 年至 2013 年复合年增长率将为 386%。分析指出，到 2013 年，全球电子书市场规模将达到 30 亿美元。电子书用 PCB 板设计趋势：一是要求层数增多；二是要求采用盲埋孔工艺；三是要求采用适合高频信号的 PCB 基材。
数码相机
iSuppli 公司称，随着市场趋于饱和，2014 年数码相机产量将开始停滞不前。预计 2014 年出货量将下降 0.6% 至 1.354 亿台，低端数码相机将遇到来自可拍照手机的强烈竞争。但该产业中的某些领域仍可实现增长，如混合型高清 (HD) 相机、未来的 3D 相机和数字单反 (DSLR) 这种比较高档的相机。数码相机的其它增长领域包括集成 GPS 和 Wi-Fi 等功能，提高其吸引力和日常使用潜力。促使软板市场进一步提升，实际上任何轻薄短小的电子产品对软板的需求都很旺盛。
液晶电视
市场研究公司 DisplaySearch 预计，2011 年全球液晶电视出货量将达到 2.15 亿台，同比增长 13%。2011 年，由于制造商逐步更换液晶电视的背光源，LED 背光模块将逐渐成为主流，给 LED 散热基板带来的技术趋势：一高散热性，精密尺寸的散热基板；二严苛的线路对位精确度，优质的金属线路附着性；三使用黄光微影制作薄膜陶瓷散热基板，以提高 LED 高功率。
LED 照明
DIGITIMES Research 分析师指出应白炽灯于 2012 年禁产禁售的规范，2011 年 LED 灯泡出货量将显著成长，产值预估将高达约 80 亿美元，再加上北美、日本、韩国等国家对于 LED 照明等绿色产品实施补贴政策，及卖场、商店及工场等有较高意愿置换成为 LED 照明等因素驱动下，以产值而言全球 LED 照明市场渗透率有很大机会突破 10%。于 2011 年起飞的 LED 照明，必将带动对铝基板的大量需求。
