PCB电路板上的贴片电容介绍

21世纪的今天，生活电器，日用电子等几乎是每个人都会使用接触到，但是关于电路板上的贴片电容却很少有人知道，今天深圳pcb打样厂家小编仅以此篇文章简单介绍一下pcb电路板上的贴片电容有哪些类型，能产生什么作用，以及如何区分正负极的方法。

贴片电容属于电容材质，贴片电容又叫SMD电容器、表面安装电容器，贴片电容全称为：多层（积层，叠层）片式陶瓷电容器。贴片式电容有贴片式陶瓷电容、贴片式钽电容、贴片式铝电解电容。

贴片式电容表面一般为黄色、黑色或淡蓝色，可分为无极性和有极性两类。其效果主要是铲除由芯片自身产生的各种高频信号对其他芯片的串扰，然后让各个芯片模块能够不受搅扰的正常工作。在高频电子振动线路中，贴片式电容与晶体振动器等元件一起组成振动电路，给各种电路提供所需的时钟频率。

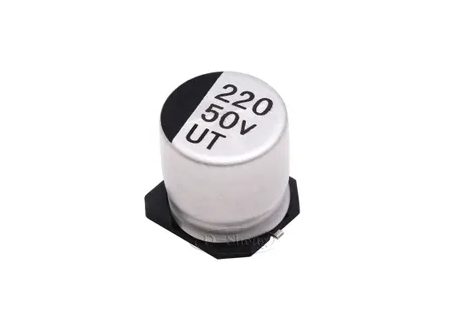

正常情况下，贴片铝电解电容电容的正负极区分和丈量电容上面有标志的黑块为负极。在PCB上电容方位上有两个半圆，涂颜色的半圆对应的引脚为负极。也有用引脚长短来区别正负极长脚为正，短脚为负，这是电路板上贴片电容的基本设置。

如果遇到特殊情况，比如贴片电容的正负极不是常规设置或被混乱，接电路板不知道电容的正负极时，可以用万用表来丈量。电容南北极之间的介质并不是绝对的绝缘体，它的电阻也不是无限大，而是一个有限的数值，一般在1000兆欧以上。电容南北极之间的电阻叫做绝缘电阻或漏电电阻。只要电解电容的正极接电源正（电阻挠时的黑表笔），负端接电源负（电阻挠时的红表笔）时，电解电容的漏电流才小（漏电阻大）。明白这一点，正负极能清晰辨别，问题即可轻松解决。

一起认识电路板上的贴片电容

变频器生产厂家在电路板上标注的元件序列号为C（如C1、C47等），由于变频器实际电路板的元件安装紧凑，一般只标注序号，而不标出容量值。

小容量电容体上一般无标识，微发级电容才有标识。

在直流电路中，电容器是相当于断路的。电容器是一种能够储藏电荷的元件，也是最常用的电子元件之一。

这得从电容器的结构上说起。最简单的电容器是由两端的极板和中间的绝缘电介质（包括空气）构成的。

通电后，极板带电，形成电压，但是由于中间的绝缘物质，所以整个电容器是不导电的。不过，这样的情况是在没有超过电容器的临界电压的前提条件下的。

任何物质都是相对绝缘的，当物质两端的电压加大到一定程度后，物质是都可以导电的，我们称这个电压叫击穿电压。电容也不例外，电容被击穿后，就不是绝缘体了。

贴片电容的基本参数有电容量、工作电压、漏电流值、误差等，用于小信号电路的供电电压一般为15V以下，如MCU主板的供电为5V，所以实际应用中，需注意电容量和尺寸便于安装。

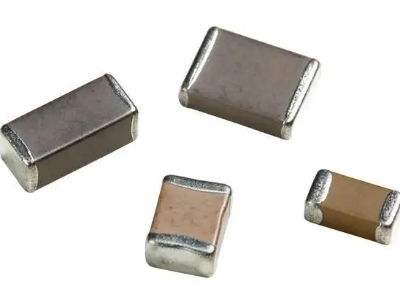

贴片电容是电路板上应用数量较多的一种元件，形状为矩形，有黄色、青色、青灰色，以半透明浅黄色者为常见。

贴片电容器的主要参数容量与误差

(1)容量与误差：实际电容量和标称电容量允许的最大偏差范围。一般分为3级：I级±5%，II级±10%，III级±20%。在有些情况下，还有0级，误差为±20%。

精密电容器的允许误差较小，而电解电容器的误差较大，它们采用不同的误差等级。常用的电容器其精度等级和电阻器的表示方法相同。

用字母表示：D——005级——±0.5%;F——01级——±1%;G——02级——±2%;J——I级——±5%;K——II级——±10%;M——III级——±20%。

(2)额定工作电压：电容器在电路中能够长期稳定、可靠工作，所承受的最大直流电压，又称耐压。

对于结构、介质、容量相同的器件，耐压越高，体积越大。

(3)温度系数：在一定温度范围内，温度每变化1℃，电容量的相对变化值。温度系数越小越好。

(4)绝缘电阻：用来表明漏电大小的。一般小容量的电容，绝缘电阻很大，在几百兆欧姆或几千兆欧姆。

(5)损耗：在电场的作用下，电容器在单位时间内发热而消耗的能量。

这些损耗主要来自介质损耗和金属损耗。通常用损耗角正切值来表示。

电解电容的绝缘电阻一般较小。相对而言，绝缘电阻越大越好，漏电也小。
