PCB板层有哪些？

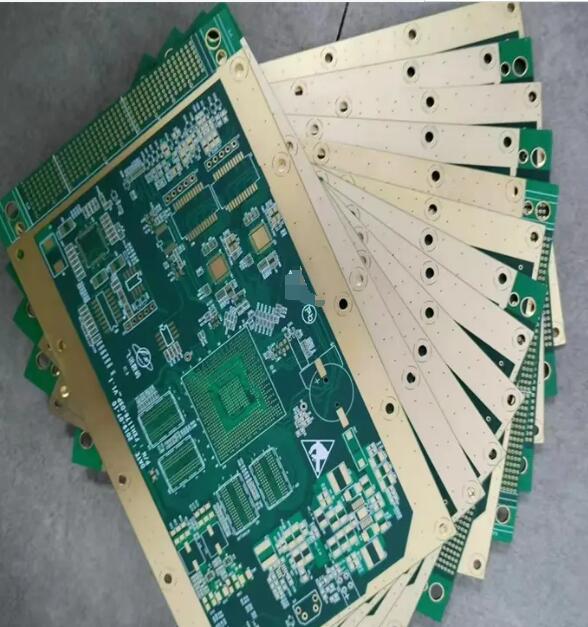

PCBA加工的整个制程都需要在PCB基板的上进行操作，估计很多人在看到PCB线路板时可能都会认为这只是一块简单的线路板而已，但是实际上一块小小的线路板上就包含着非常多的板层，那么PCB线路板主要包含哪些板层呢？

一、信号层；

PCB信号层有顶层、中层和底层这三层信号层，其中顶层信号层主要用来贴装元器件使用，所以也被称为元件层，中间信号层主要用于布置信号线，底层信号层主要用来布线和焊接，所以也被称为焊接层；

二、机械层；

PCB机械层主要是用来定义PCB线路板的外观，因为其不具备电气属性，所以在机械层可以放心的进行一些开孔、边框等机械性质的设计，除此之外也可以进行尺寸标注、数据标记等机械信息；

三、禁布层；

PCB禁布层，也就是PCB的禁止布线层，此层为布线层的边界地区，主要是为了不让具备电气特性的布线超出此层范围；

四、丝印层；

PCB丝印层也就是字符印刷层，分别有顶层丝印层和底层丝印层，其主要作用是为了在阻焊层上印刷上一些如：电子元器件名称、编号、元件框等字符信息；

五、阻焊层；

PCB阻焊层，主要分为顶层阻焊和底层阻焊，阻焊层也可以理解为要涂覆绿油的层，因为在设计阻焊层时一般为负片输出，所以在板子上画有图形的地方是不需要涂覆绿油的，而没画的地方全部都有涂覆绿油；

六、助焊层；

助焊层和阻焊层不同，PCB助焊层也被称为钢网层，分为顶层助焊和底层助焊，助焊层的主要作用是为了在制造钢网时根据助焊层信息进行钢网打孔，以便锡膏可以通过钢网印刷在PCB线路板的焊盘上；

七、过孔层

PCB过孔层，也被称为钻孔层，包括钻孔引导层和钻孔层，其中钻孔层主要的作用是提供PCB电路板在制造过程中的相关钻孔信息，如焊盘等孔位信息；
