零基础画pcb板要学多久?

零基础画pcb板零基础画PCB需要40分钟左右，这个也因人而异。

零基础画pcb板入门非常非常容易，画的越多越熟练，新手和专家的区别主要在于经验和细节，刚开始的话可以画一些简单的电路，自己画板的时候可以先用自动布线，后期向全手动布线转变。

关于PCB设计必须掌握的基础知识

1、如果设计的电路系统中包含FPGA器件，则在绘制原理图前必需使用Quartus II软件对管脚分配进行验证。

2、层板从上到下依次为：信号平面层、地、电源、信号平面层6层板从上到下依次为：信号平面层、地、信号内电层、信号内电层、电源、信号平面层。

3、多电源系统的布线：如FPGA+DSP系统做6层板，一般至少会有33V+12V+18V+5V。

4、邻层之间走线采用交叉方式：既可减少并行导线之间的电磁干扰，又方便走线。

5、模拟数字要隔离，布局时将用于模拟信号的器件与数字信号的器件分开，然后从AD芯片中间一刀切。

6、基于PCB设计软件的PCB设计也可看做是一种软件开发过程，软件工程最注重“迭代开发”的思想减少PCB错误的概率。

绘制原理图 ：

提前准备好元件库，可以用系统自带的，也可以自制，或者使用第三方库
可以使用各种 对齐方式 布置元件的相对位置。
这里可以直接使用Place Wire 连线，也可以使用 Place Net Label建立连接。

一些小技巧

使用Tools 选项里的 Annotate 对元件进行统一编号

原理图绘制过程中就要选好封装，便于直接更新到PCB中

原理图复杂的，可以根据模块分成多个区域，用Place Line分隔。

布局

用 Keep-Out层定义边界，合理放置好安装孔。

从原理图导入到 PCB文件中。

合理摆放元件，这一步很关键，直接决定了板子和元件的相对位置。要慎重，多方面考虑，不仅是美学方面的，还有人机方面的，还要考虑下一步布线的可行性。

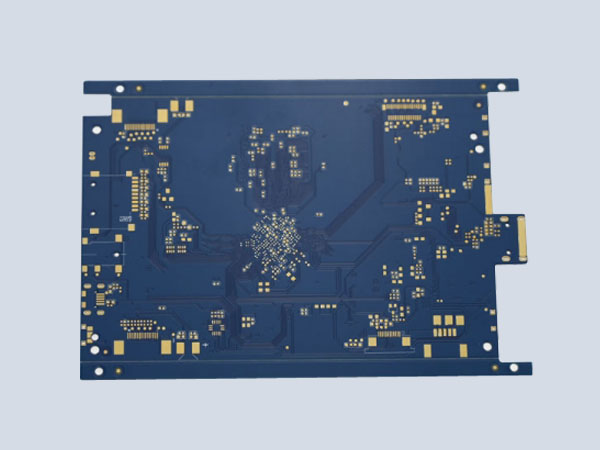

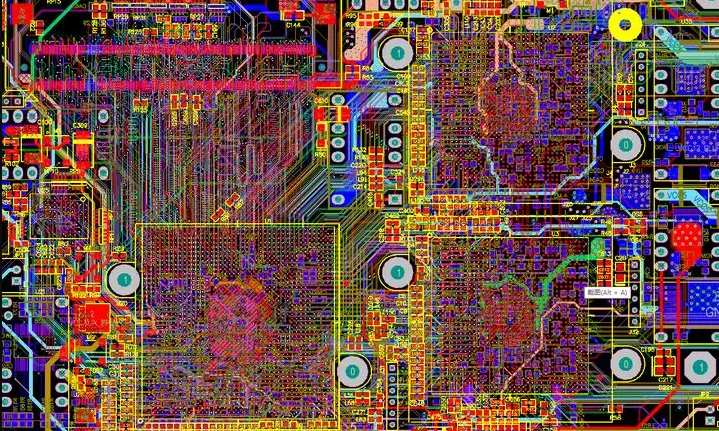

布线由于在原理图阶段已经建立了电气连接，这一步就是根据电气连接进行实际布线。这一步做完了，做出的PCB板子里面的线路才能算真正连上了。

丝印层加上必要的注释。

敷铜可以减小地线阻抗，提高抗干扰能力。

一些小技巧

布局和布线会花很多时间和精力，慢工出细活。布线时，可以采用 Auto Route进行尝试，不合理的地方拆除然后手动布线。一定要核对每一个器件的封装，尤其是第一次打板的尺寸，最好找实物测量比对。

绘制PCB，重要的是耐心和细心，只有不断尝试，才能绘制出既美观又实用的电路板。

善用成熟稳定的原理图库和PCB库，可以提高效率，降低出错风险。
